Tipos de tarjeta madre. Guía de placas base

La placa base es una placa de circuito impreso que contiene todos los componentes principales de la computadora como ranuras RAM, ranura para CPU, BIOS, ranuras SATA e IDE, ranuras de expansión (video, audio, tarjetas PCI, etc.). La placa base actúa como la plataforma principal para la comunicación entre todos los demás componentes de la PC. La placa base es el componente principal de PC, teléfonos móviles, tabletas, computadoras portátiles. Los tipos de placas base en el mercado electrónico permiten analizar los tipos de placas base.

Diferentes tipos de tarjeta madre

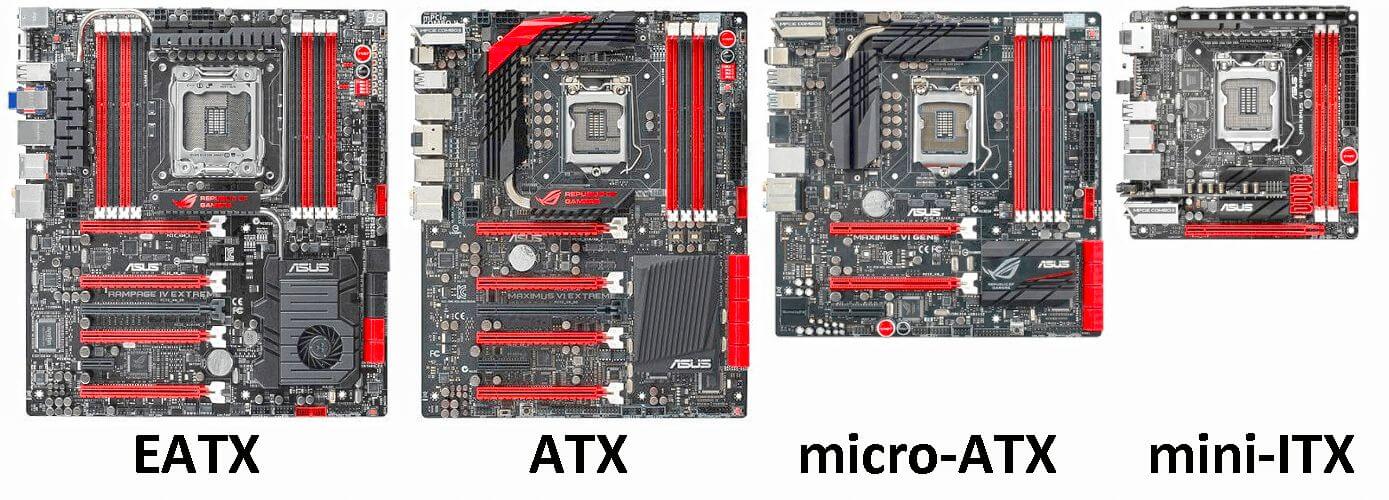

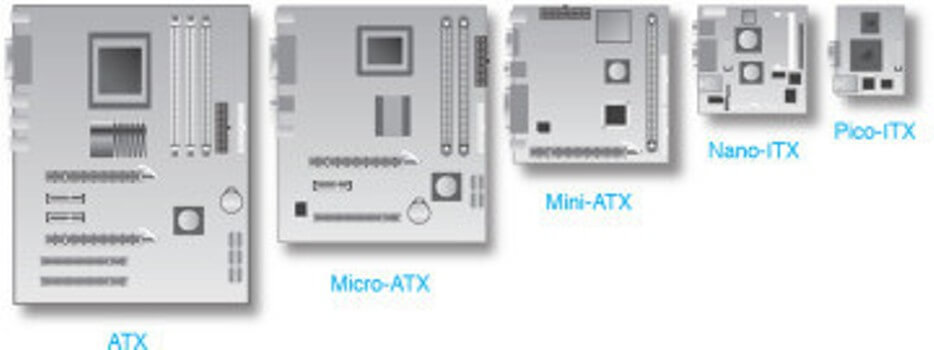

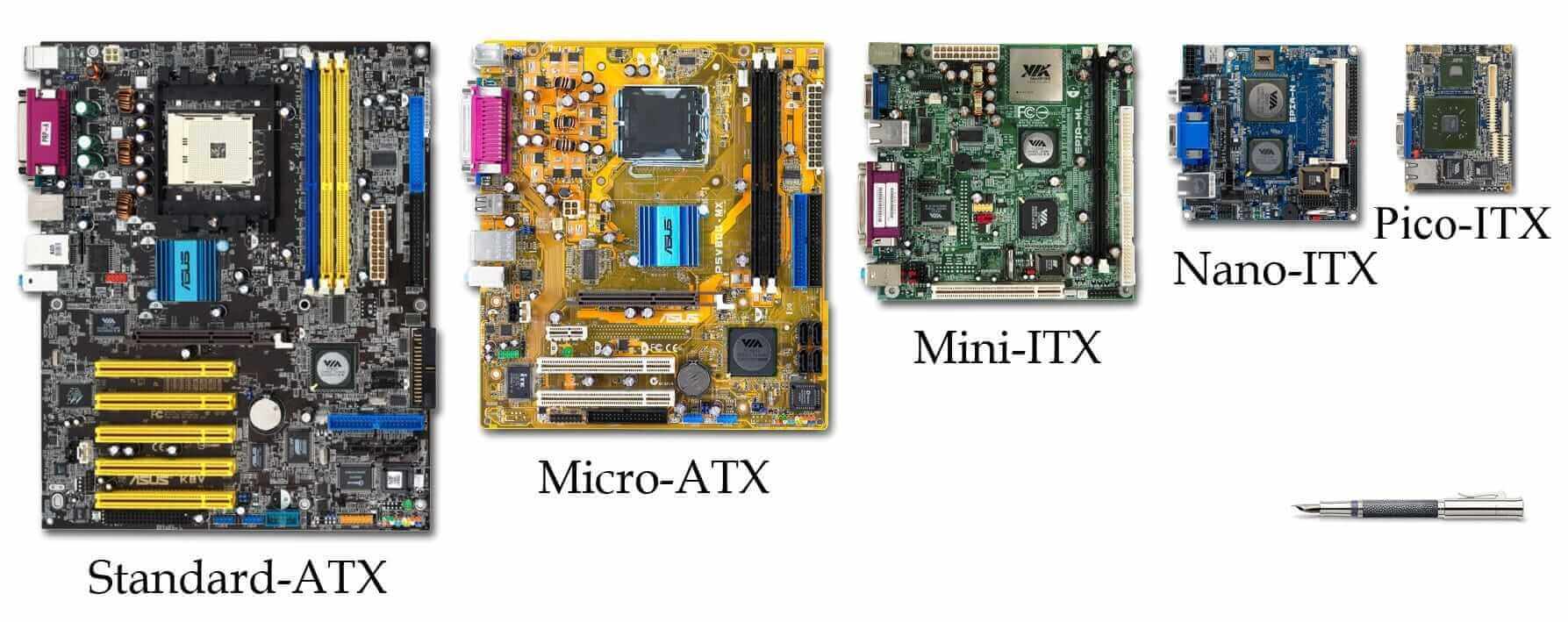

Las placas base vienen en diferentes tamaños, conocidas como factores de forma. El factor de forma más común de la placa base es ATX. Los diferentes tipos de ATX se conocen como micro-ATX (a veces se muestra como ATX, mini-ATX, FlexATX, EATX, WATX, nano-ATX, pico-ATX y mobile ATX). Un factor de forma más pequeño es ITX, que viene en tamaños mini-ITX, nano-ITX y pico-ITX. Algunas placas base, como los factores de forma NLX y LPX, tenían una placa elevadora que se unía a la placa base más pequeña. Los adaptadores van a las ranuras de la tarjeta vertical en lugar de a las ranuras de la placa base.

AT Motherboard

Estas placas base son las más antiguas de su tipo. AT significa que la placa consta de conectores de alimentación de tecnología avanzada (AT). Las placas base AT se utilizan a mediados de los 80. Las dimensiones (13.8 x 12 pulgadas) de esta placa madre dificultan la instalación de nuevas unidades. Estas placas base se utilizan en las computadoras 286/236 y 436 anteriores.

Las placas base AT tienen unas dimensiones de unos cientos de milímetros, por lo que no se recomiendan para mini computadoras de escritorio, ya que no se ajustan. Sus grandes dimensiones también dificultan la instalación de nuevos controladores. Este tipo de placa base utiliza enchufes y enchufes de seis clavijas que funcionan como conectores de alimentación.

Los conectores de alimentación se consideran difíciles de distinguir y, por lo tanto, resultan muy difíciles de conectar y usar correctamente. Producidas en los años 80, estas placas base duraron bastante tiempo.

Placa base ATX

ATX significa Advanced Technology eXtended es la especificación de configuración de la placa base desarrollada a mediados de los 90 y aún disponible. La placa base ATX es una mejora de la placa base que funcionaba anteriormente, como AT. ATX es el diseño de placa base más común que se utiliza en placas más pequeñas (incluidas micro-ATX, FlexATX, nano-ITX, mini-ITX). Las dimensiones de una placa ATX estándar de tamaño completo son 12 x 9.6 pulgadas. La placa base ATX ha pasado por muchas actualizaciones en los últimos tiempos.

También conocida como tecnología avanzada extendida, estas placas base fueron producidas en los años 90 por Intel y se considera una gran mejora con respecto a la placa base AT. Permiten la intercambiabilidad cuando se trata de las partes conectadas y son de menor tamaño en comparación con las placas base AT. El sistema de conector también se mejoró enormemente.

Placa base Micro-ATX

Es más pequeño que las placas base ATX típicas con una dimensión de 9.6 x 9.6 pulgadas. Algunos fabricantes tienen la dimensión de 9.6 x 8.1 pulgadas. La mayoría de las placas base ATX modernas tienen un máximo de siete ranuras de expansión PCI o PCI-Express, mientras que las placas microATX solo tienen un máximo de cuatro.

Mini placa base ITX

Mini ITX tiene 6,7 x 6,7 pulgadas de dimensión, que es más pequeña que cualquier otra placa base convencional. Algunas de las características y ventajas de la placa base Mini ITX son las siguientes

El tamaño más pequeño y el enfriamiento sin ventilador que le permite un bajo consumo de energía. La placa Mini ITX se puede usar en cualquier caso que esté diseñado para ATX, Micro-ATX y otras variantes de ATX si se desea.

Mini-ITX

Mini ITX es un formato de placa base de bajo consumo de energía de 6.7 × 6.7 pulgadas. Sus dimensiones son el factor más característico de este tipo de factor de forma. Aunque este tipo de placa base fue diseñada con el objetivo de capacitar a los equipos de bajo consumo, en la actualidad no hay límites y han crecido a pasos agigantados en términos de beneficios.

Desde que se introdujo el Mini-ITX, se han expandido en todo tipo de aplicaciones, gracias a su factor estándar abierto. Mini ITX es un formato estándar para todo tipo de equipo, como computadoras integradas en vehículos, aplicaciones industriales e IoT. El Mini-ITX es el primer sistema estándar de formato reducido que se populariza, llegando a todo tipo de proyectos y cualquier equipo donde sea necesario.

Nano-ITX

El Nano-ITX es otro tipo de factor de forma de placa base, que mide 4.7 × 4.7 pulg. Nano-ITX son tableros totalmente integrados diseñados para consumir muy poca energía. Este tipo de placa base se puede usar en muchas aplicaciones, pero fue especialmente diseñada para entretenimiento inteligente, como PVR, centros de medios, televisores inteligentes, dispositivos en vehículos y más.

Pico-ITX

El pico-ITX es el tipo más pequeño de factor de forma de placa base en esta lista. Sus medidas son 3.9 × 2.8 pulgadas y es un 75% más pequeño que el Mini-ITX. Esta placa base fue diseñada y desarrollada por VIA, para abrir la innovación a dispositivos IoT más pequeños e inteligentes.

El ITX con una plataforma basada en x86 y una placa de bajo consumo de energía es una excelente opción para aplicaciones de sistemas integrados, como automatización industrial, computadoras en vehículos, señalización digital y más.

Placa base E-ATX

E-ATX es una placa base ATX extendida y su tamaño es enorme en comparación con la placa base ATX, pero no importa con el tamaño, tiene muchas características y usos que otros retrasos típicos de la placa base. El E-ATX se usa principalmente para juegos. Esta placa base se puede ampliar para tener una gran memoria y más núcleos de CPU.

Placa base LPX

Estas placas base difieren de las placas anteriores en que contienen puertos de salida y entrada en su parte posterior. La tarjeta vertical también se introdujo para garantizar que se iniciara y facilitara la colocación de más ranuras. Las placas base AT más tarde adaptaron varias características de las placas base LPX.

Sin embargo, las placas base LPX de baja calidad carecen de ranuras AGP y en su lugar se conectan directamente al PCI. Los muchos aspectos sin sabor de la placa base LPX llevaron a la creación de la NLX.

Mini placa base TX

Es una placa base de factor de forma de baja potencia con dimensiones de 17 * 17 cm. Las placas base Mini TX fueron diseñadas en el año 2001 por VIA Technologies. En general, se usan en los sistemas informáticos SFF porque tienen una baja tasa de consumo de energía y se enfrían muy rápido.

Placa base BTX

Las placas base extendidas de Balanced Technology se crearon para hacer frente a las tecnologías cambiantes que demandaban mucha energía y generaban mucho calor. Intel, sin embargo, canceló el desarrollo posterior de las placas base BTX a fines de 2006 para que pudieran centrarse en las CPU de menor potencia.

Las placas base BTX fueron utilizadas por Gateway Inc, MPC y Dell. Mac Pro de Apple utiliza algunos elementos de estos sistemas de diseño de placas base, pero se considera que no cumple con BTX.

Placa base Pico-BTX

El término “Pico” se utiliza debido al pequeño tamaño de estas placas base. Admiten un máximo de dos ranuras de expansión, aunque comparten una mitad superior común similar a la línea BTX. Específicamente diseñadas para aplicaciones de tarjetas verticales o de media altura, las placas base Pico BTX se consideran una línea digital.
