PCI es una arquitectura de bus paralelo desarrollado en 1992 para aplicaciones de escritorio y servidor. Las ranuras PCI permiten adicionar tarjetas de expansión como la tarjeta gráfica, tarjeta de TV, tarjeta USB, etc.
PCI se ha desarrollado en diversas variaciones como PCI, PCI-X, PCMCIA, CardBus y CompactPCI para satisfacer las necesidades específicas de sus múltiples aplicaciones.

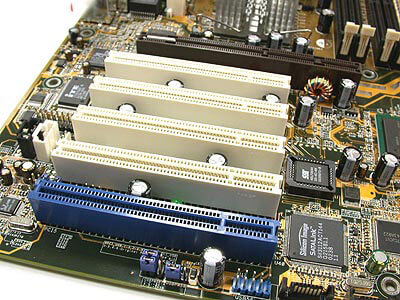

Por lo menos 3 ó 4 conectores PCI suelen estar presentes en las placas base y por lo general se pueden reconocer por su color blanco estándar.
La interfaz PCI se puede encontrar en 32 bits con un conector de 124-pin o 64 bits con un conector de 188-pin.
¿Qué significa PCI?
PCI proviene de las siglas en ingles Peripheral Component Interconnect que quiere decir Interconexión del Componente Periférico.
¿Para qué sirve?
Las tarjetas PCI sirven para extender las funcionalidades del equipo. La función principal es poder conectar tarjetas de video, tarjetas de sonido, puertos Ethernet, tarjetas inalámbricas (wifi) e incluso puertos USB adicionales.
Caracteristicas
Se presenta en dos niveles de voltaje:
3.3V, para computadoras personales o laptops
5V, para computadoras de escritorio
El voltaje para el componente periferico no es igual al voltaje de la tarjeta madre, sino más bien es el voltaje para la codificación digital de los datos.
Tipos de conectores
Hay 2 tipos de conectores de 32-bit:
32-bit conector de 5V:
32-bit conector de 3V:
Los conectores de 64-bit tienen pines adicionales y pueden acomodar tarjetas de 32-bit. Hay 2 tipos de conectores de 64-bit:
64-bit conector de 5V:
64-bit conector de 3.3V:
Controladores de Dispositivos
Si estás buscando controladores de PCI, es probable que los necesites descargar para hacer funcionar un dispositivo específico. Por ejemplo, si necesitas un controlador para un adaptador Ethernet PCI, deberas instalar los controladores de la tarjeta de red. Necesitaras marca y modelo para poer buscar y descargar el driver correspondiente dependiendo que sistema operativo instalado en tu equipo.
ExpressCard es el estándar de hardware que reemplaza las tarjetas PMCIA tipo II. Las tarjetas ExpressCard son consideradas mejores que las tarjetas PCMCIA, ya que son más rápidos. ExpressCard permite la comunicarción con un mayor ancho de banda, consumiendo menos energía que una PCMCIA o Cardbus.
Una ExpressCard es una interfaz para permitir que los dispositivos periféricos que se pueden conectar a un ordenador, por lo general un ordenador portátil. ExpressCard es un estándar de hardware que reemplaza a las tarjetas de PC o tarjetas PCMCIA. El dispositivo host soporta PCI Express y USB 2.
CardBus es la última mejora al estándar PCMCIA 5.0 o posterior. PMCIA son las siglas en ingles de Personal Computer Memory Card International Association o Asociación Internacional de Tarjetas de Memoria en español. CardBus se introdujo en 1995 y esta […]
PCMCIA es la abreviación en ingles de Personal Computer Memory Card International Association, y se pronuncia cada letra por separado. PCMCIA también se conoce como tarjeta de PC. PCMCIA fue diseñado originalmente para añadir memoria a los ordenadores portátiles. La […]
La principal ventaja de AGP sobre PCI es que proporciona una vía dedicada entre la ranura y el procesador en lugar de compartir el bus PCI. Además de la falta de contención para del bus, la conexión punto a punto permite velocidades de reloj más altas.
AGP también utiliza la banda lateral de direccionamiento, lo que significa que los buses de direcciones y de datos están separadas de manera que todo el paquete no necesita ser leído para obtener la información de direccionamiento.
PCI-X es la versión mejorada de PCI. Se diferencia principalmente en que el bus PCI-X es 64-bits de ancho, y funciona a frecuencias más altas de hasta 533 MHz, en comparación con la frecuencia de PCI que sube solo hasta 66MHz.
PCI-E, por otra parte, utiliza una interconexión serial del bus dedicado exclusivamente para esa ranura.
PCI Express proviene de las siglas en ingles Peripheral Component Interconnect Express. Se conoce también como PCIe. PCI Express amplía y duplica la velocidad de transferencia de datos de la original PCI.
AGP Pro fue creada en 1998 como una extensión de AGP para avanzadas estaciones de trabajo. AGP Pro es una especificación de bus que proporciona una conexión directa entre el adaptador de gráficos y la memoria. Tiene una ranura más grande, con pines de mayor voltaje, diseñada para tarjetas 3D que requieren mas resolusión de vídeo.
AGP es la abreviación en ingles de Accelerated Graphics Port que quiere decir Puerto de Gráficos Acelerado. AGP fue diseñado en 1997 como sucesor para las conexiones tipo PCI. AGP es un canal de alta velocidad punto-a-punto que permite conectar una tarjeta de vídeo a la placa base de un computador, con el objetivo de ayudar en la aceleración de gráficos 3D.
PCI-X es la abreviatura de PCI-eXtended. La tecnología PC-X fue desarrollada en 1998. PCI-X es un bus de computadoras o ranura de expansión que mejora el bus PCI de 32-bit, bridando mayor ancho de banda.
