Partes de la tarjeta madre y su funcionamiento

Category: Hardware Tags:

La tarjeta madre es la placa de circuito impreso principal en una computadora se conoce también como placa base. Otros nombres para esta unidad central de computadora son placa del sistema y placa de circuito impreso. La función principal de la tarjeta madre es conectar numerosos componentes utilizados para el funcionamiento de la computadora.

¿Cuáles son las partes o componentes de la tarjeta madre?

A continuación veamos cuales son los componentes o elementos de la tarjeta madre y su funcionamiento en general.

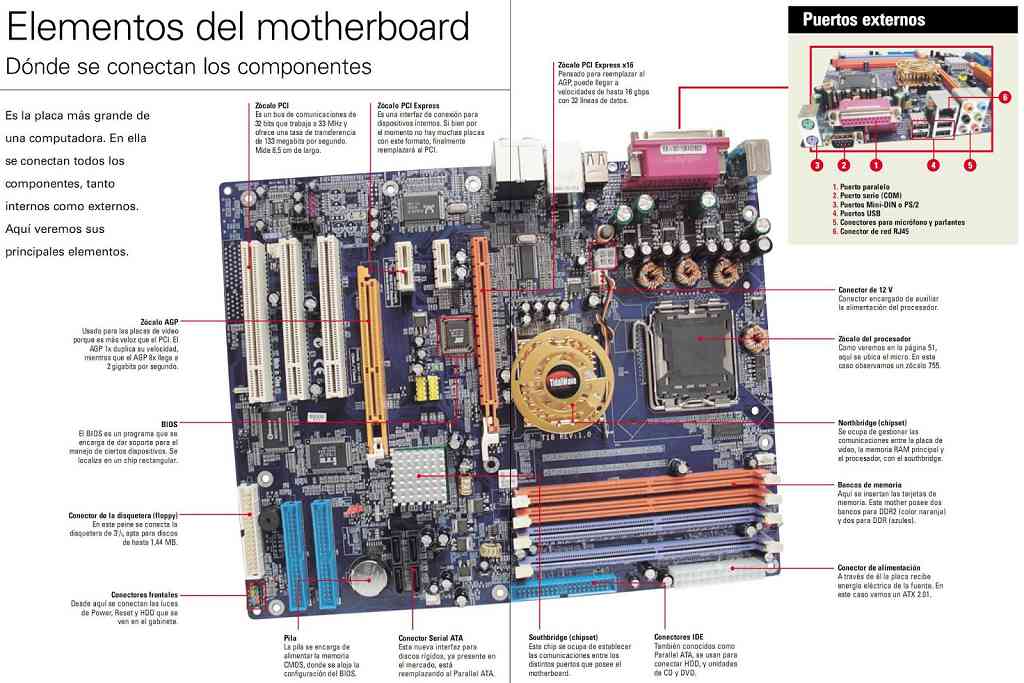

partes de la tarjeta madre o placa base

Zócalo del procesador

El zócalo del procesador es la pieza central de una placa base, que generalmente se encuentra cerca del centro de la placa base. También es la pieza central porque contiene el procesador de la computadora.

Microprocesador

También conocido como cpu o procesador, la CPU es el cerebro de la computadora. Es responsable de buscar, decodificar y ejecutar instrucciones del programa, así como realizar cálculos matemáticos y lógicos.

Ranuras de memoria

Ubicadas en la parte superior derecha de la placa base, las ranuras de memoria se utilizan para alojar los módulos de memoria de la computadora. El número de ranuras puede variar, dependiendo de la placa base, desde 2, en placas base de gama baja, hasta 8 ranuras de memoria, en placas base de juegos y de gama alta.

Es importante prestar mucha atención al tipo de memoria que admite una placa base, para comprar los módulos de memoria adecuados. Las placas base más nuevas admiten memoria DDR3, la arquitectura de memoria estándar actual de la industria, pero las placas base con ranuras de memoria DDR2 e incluso ranuras de memoria DDR1 todavía están presentes en el mercado. Un aspecto interesante es que hay algunos modelos de placas base más antiguas que admiten diferentes tipos de memoria, y generalmente vienen con dos ranuras de memoria DDR1 y 2 ranuras de memoria DDR2, o dos ranuras DDR2 y dos ranuras DDR3. Estas placas base eran excelentes opciones para las personas que querían actualizar una placa base sin tener que actualizar también todos los demás componentes.

Memoria del ordenador

La memoria de acceso aleatorio, o RAM, generalmente se refiere a chips de computadora que almacenan temporalmente datos dinámicos para mejorar el rendimiento de la computadora mientras trabaja.

BIOS

BIOS significa Sistema básico de entrada / salida. El BIOS es una memoria de “solo lectura”, que consiste en un software de bajo nivel que controla el hardware del sistema y actúa como una interfaz entre el sistema operativo y el hardware. La mayoría de las personas conoce el término BIOS por otro nombre: controladores de dispositivo, o simplemente controladores. El BIOS es esencialmente el enlace entre el hardware y el software de la computadora en un sistema.

Batería CMOS

Las placas base también incluyen un pequeño bloque de memoria separado hecho de chips CMOS RAM que se mantienen vivos mediante una batería (conocida como batería CMOS) incluso cuando la PC está apagada. Esto evita la reconfiguración cuando la PC está encendida.

Memoria de caché de computadora

La memoria caché es un pequeño bloque de memoria de alta velocidad (RAM) que mejora el rendimiento de la PC al precargar información de la memoria principal (relativamente lenta) y pasarla al procesador a pedido.

Autobuses de Expansión

Un bus de expansión es una ruta de entrada / salida desde la CPU a los dispositivos periféricos y generalmente está formado por una serie de ranuras en la placa base. Las placas de expansión (tarjetas) se conectan al bus. PCI es el bus de expansión más común en una PC y otras plataformas de hardware. Los buses transportan señales como datos, direcciones de memoria, potencia y señales de control de componente a componente. Otros tipos de autobuses incluyen ISA y EISA.

Conjuntos de chips de computadora

Un chipset es un grupo de pequeños circuitos que coordinan el flujo de datos hacia y desde los componentes clave de una PC. Estos componentes clave incluyen la CPU en sí, la memoria principal, el caché secundario y cualquier dispositivo ubicado en los buses. Un conjunto de chips también controla el flujo de datos hacia y desde los discos duros y otros dispositivos conectados a los canales IDE.

Contiene los puentes norte y sur (northbridge y southbridge) El puente norte es un chip que se conecta directamente a la CPU, mientras que el puente sur es un chip de una placa base que NO se conecta directamente a la CPU.

Reloj de la CPU

El reloj de la CPU sincroniza el funcionamiento de todas las partes de la PC y proporciona la señal de temporización básica para la CPU. Usando un cristal de cuarzo, el reloj de la CPU da vida al microprocesador al alimentarlo con un flujo constante de pulsos.

Puertos de entrada / salida

Estos puertos se encuentran en la parte posterior de la computadora y a menudo están codificados por colores. Algunos ejemplos de puertos de entrada salida sirven para conectar dispositivos como  micrófono, auricular, monitor, teclado, mouse, cable de red, etc.

Ventilador de CPU

Un ventilador ubicado en la parte superior del procesador de una computadora. Ayuda a extraer y expulsar el aire caliente del procesador, lo que ayuda a mantenerlo más fresco. Ventilador de fuente de alimentación: un ventilador ubicado dentro de una fuente de alimentación.

Interruptores y puentes

Los interruptores DIP (paquete doble en línea) son pequeños interruptores electrónicos que se encuentran en la placa de circuito que se pueden encender o apagar como un interruptor normal.

Los pines de puente son pequeños pines sobresalientes en la placa base. Se utiliza una tapa o puente de puente para conectar o acortar un par de pines de puente. Cuando el puente está conectado a cualquiera de los dos pines, a través de un enlace de cortocircuito, completa el circuito y se ha logrado una determinada configuración.

Las tapas de puente son puentes de metal que cierran un circuito eléctrico. Por lo general, un puente consiste en un tapón de plástico que se ajusta sobre un par de clavijas sobresalientes. Los puentes a veces se usan para configurar tarjetas de expansión. Al colocar un conector de puente sobre un conjunto diferente de pines, puede cambiar los parámetros de la placa base.

Conectores de poder

Ningún componente de la computadora puede funcionar sin energía, y una placa base no es una excepción. El conector de alimentación, comúnmente un conector de 20 o 24 pines, puede ubicarse cerca del borde derecho de la placa base o en algún lugar cerca del zócalo del procesador en las placas base más antiguas. Aquí es donde se conecta el conector principal de la fuente de alimentación, proporcionando alimentación a la placa base y a todos los demás componentes.

Las placas base más nuevas tienen un conector adicional de 4 pines u 8 pines cerca del procesador, que se utiliza para suministrar energía adicional directamente al procesador.

Botón de encendido y reinicio

Este componente de la placa base es más común entre las placas de gama alta.
